4. Bisseção e falsa posição¶

Muita pergunta de engenharia, de finanças ou de saúde tem a mesma forma, embora não pareça: qual valor de $x$ faz esta conta dar tal resultado? Que massa faz um paraquedista chegar a 36 m/s em 4 segundos? Que taxa de juros faz um investimento se pagar? Por quanto tempo um remédio fica acima da dose eficaz? Em todas elas, passando tudo para um lado só, a pergunta vira $f(x) = 0$. Achar esse $x$ é achar uma raiz.

Para $x^2 - 5x + 6 = 0$ existe fórmula. Para $\sqrt{gm/c}\,\tanh(\sqrt{gc/m}\,t) = 36$ não existe. Este capítulo apresenta os dois métodos mais seguros para esses casos: eles começam com um intervalo onde a raiz com certeza está e o apertam até ela ficar presa.

Achar uma raiz é achar onde a curva cruza o zero¶

🌍 Contexto: o paraquedista, de trás para frente

No capítulo 0, dada a massa, calculamos a velocidade. Agora o problema é o contrário: uma equipe de salto sabe que o paraquedista chegou a 36 m/s depois de 4 s e quer estimar a massa dele (com o equipamento). A fórmula não se deixa "isolar" para $m$. Mas $f(m) = v(m) - 36$ vale zero exatamente na massa procurada.

O primeiro passo é sempre olhar o gráfico de $f$: onde a curva cruza o zero, está a raiz. Para enxergar o zero, uma linha horizontal ajuda.

🧰 Comando novo: plt.axhline

plt.axhline(y) desenha uma linha horizontal que atravessa a figura inteira, na altura y. Com plt.axhline(0, color="black"), o eixo do zero fica marcado, e dá para ver onde a curva o cruza:

import matplotlib.pyplot as plt

x = [-2, -1, 0, 1, 2, 3]
y = [-5, -2, -1, 0, 3, 8]

plt.figure()
plt.plot(x, y, "o-")
plt.axhline(0, color="black")   # linha horizontal na altura y = 0
plt.grid()
plt.show()

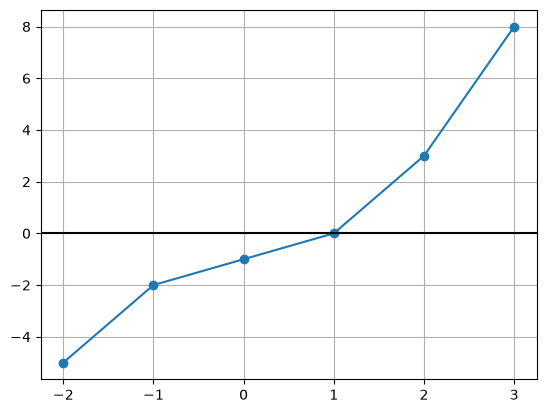

Pontos ligados por linha, cruzando a linha horizontal preta do zero perto de x = 1

# Que massa faz um paraquedista chegar a 36 m/s depois de 4 s de queda?
# A pergunta vira uma equacao f(m) = 0, e o grafico mostra onde procurar.
import numpy as np
import matplotlib.pyplot as plt

g = 9.81
c = 0.25
t = 4


def f(m):
    v = np.sqrt(g * m / c) * np.tanh(np.sqrt(g * c / m) * t)
    return v - 36


massas = np.linspace(50, 200, 100)
plt.figure()
plt.plot(massas, f(massas))
plt.axhline(0, color="black")
plt.xlabel("massa (kg)")
plt.ylabel("f(m) = v(4) - 36  (m/s)")
plt.grid()
plt.show()

print(f"f(100) = {f(100):.4f}")
print(f"f(200) = {f(200):.4f}")

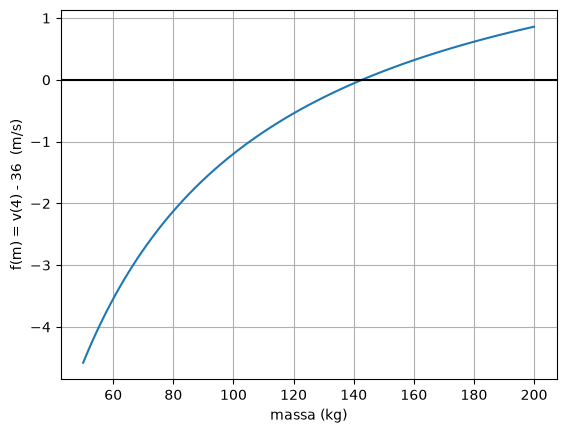

A curva f(m) cresce e cruza o zero entre 100 e 200 kg, perto de 140

f(100) = -1.1974
f(200) = 0.8603

$f(100)$ é negativo e $f(200)$ é positivo: em algum ponto entre os dois, $f$ passou pelo zero. Isso é tudo de que os métodos deste capítulo precisam.

Bisseção¶

🧑‍🏫 No quadro — o método da bisseção

1. Se $f$ é contínua (sem saltos) e $f(a)$ e $f(b)$ têm sinais contrários, existe pelo menos uma raiz entre $a$ e $b$ (teorema de Bolzano). O teste de sinal contrário é $f(a)\,f(b) < 0$.

2. Calcule o ponto médio, $x_m = \dfrac{a + b}{2}$.

3. Olhe o sinal de $f(x_m)$. Se $f(a)\,f(x_m) < 0$, a raiz está em $[a, x_m]$: faça $b = x_m$. Senão, está em $[x_m, b]$: faça $a = x_m$.

4. O intervalo caiu pela metade, e a raiz continua presa nele. Repita até o erro relativo aproximado $\varepsilon_a$ (do capítulo 1) ficar abaixo da tolerância.

5. Depois de $n$ cortes, o intervalo mede $\dfrac{b - a}{2^n}$, e esse é o maior erro possível.

# Bissecao: corta o intervalo ao meio e fica com a metade onde f troca de sinal.
import numpy as np

g = 9.81
c = 0.25
t = 4


def f(m):
    v = np.sqrt(g * m / c) * np.tanh(np.sqrt(g * c / m) * t)
    return v - 36


a = 100.0
b = 200.0
tol = 0.05          # criterio de parada: erro relativo aproximado em %
xm = a
print(" it      a          b          xm        f(xm)     eps_a (%)")
for it in range(1, 51):
    anterior = xm
    xm = (a + b) / 2
    eps_a = abs((xm - anterior) / xm) * 100
    print(f"{it:3d}  {a:9.4f}  {b:9.4f}  {xm:9.4f}  {f(xm):9.5f}  {eps_a:9.4f}")
    if f(a) * f(xm) < 0:
        b = xm          # a troca de sinal esta na metade da esquerda
    else:
        a = xm          # ... ou na da direita
    if eps_a < tol:
        break
print(f"massa: {xm:.4f} kg")

 it      a          b          xm        f(xm)     eps_a (%)
  1   100.0000   200.0000   150.0000    0.14204    33.3333
  2   100.0000   150.0000   125.0000   -0.40860    20.0000
  3   125.0000   150.0000   137.5000   -0.11080     9.0909
  4   137.5000   150.0000   143.7500    0.02058     4.3478
  5   137.5000   143.7500   140.6250   -0.04380     2.2222
  6   140.6250   143.7500   142.1875   -0.01129     1.0989
  7   142.1875   143.7500   142.9688    0.00472     0.5464
  8   142.1875   142.9688   142.5781   -0.00327     0.2740
  9   142.5781   142.9688   142.7734    0.00073     0.1368
 10   142.5781   142.7734   142.6758   -0.00127     0.0684
 11   142.6758   142.7734   142.7246   -0.00027     0.0342
massa: 142.7246 kg

Onze iterações para uma tolerância de 0,05 %. Cada linha é uma conta de ponto médio e um teste de sinal: é exatamente a tabela à mão (✏️) que cai na parte em papel da prova, com as colunas $a$, $b$, $x_m$, $f(x_m)$ e $\varepsilon_a$.

💡 Pense assim: adivinhar um número de 1 a 100

"É maior ou menor que 50?" — "Maior." — "Que 75?" — "Menor." A cada pergunta, metade das possibilidades some. Em 7 perguntas, qualquer número de 1 a 100 é encontrado. A bisseção joga esse jogo com o sinal de $f$.

Quantas iterações são necessárias¶

A bisseção tem uma vantagem que nenhum outro método do curso tem: dá para saber antes de começar quantas iterações serão necessárias. Para o erro ficar abaixo de $\Delta$, basta que $\frac{b-a}{2^n} < \Delta$, ou seja,

\[ n > \log_2\!\left(\frac{b - a}{\Delta}\right) = \frac{\ln\big((b-a)/\Delta\big)}{\ln 2}. \]

No paraquedista, com $b - a = 100$ kg e $\Delta = 0{,}01$ kg: $\ln(10\,000)/\ln 2 \approx 13{,}3$, e 14 iterações garantem a massa com erro menor que 10 gramas, qualquer que seja a função. O preço dessa garantia é a lentidão: a bisseção não olha os valores de $f$, só os sinais.

Falsa posição¶

🧑‍🏫 No quadro — a falsa posição

1. Se $|f(b)|$ é muito menor que $|f(a)|$, a raiz provavelmente está mais perto de $b$. O ponto médio ignora essa informação.

2. Trace a reta que liga $(a, f(a))$ a $(b, f(b))$ e veja onde ela cruza o zero. Por semelhança de triângulos:

\[ x_r = b - \frac{f(b)\,(a - b)}{f(a) - f(b)}. \]

3. O resto é igual à bisseção: teste o sinal de $f(x_r)$ e fique com o lado onde a troca de sinal continua.

# Falsa posicao: em vez do meio, o ponto onde a reta que liga
# (a, f(a)) a (b, f(b)) cruza o zero.
import numpy as np

g = 9.81
c = 0.25
t = 4


def f(m):
    v = np.sqrt(g * m / c) * np.tanh(np.sqrt(g * c / m) * t)
    return v - 36


a = 100.0
b = 200.0
tol = 0.05
xr = a
print(" it      a          b          xr        f(xr)     eps_a (%)")
for it in range(1, 51):
    anterior = xr
    xr = b - f(b) * (a - b) / (f(a) - f(b))
    eps_a = abs((xr - anterior) / xr) * 100
    print(f"{it:3d}  {a:9.4f}  {b:9.4f}  {xr:9.4f}  {f(xr):9.5f}  {eps_a:9.4f}")
    if f(a) * f(xr) < 0:
        b = xr
    else:
        a = xr
    if eps_a < tol:
        break
print(f"massa: {xr:.4f} kg")

 it      a          b          xr        f(xr)     eps_a (%)
  1   100.0000   200.0000   158.1910    0.28801    36.7853
  2   100.0000   158.1910   146.9082    0.08312     7.6802
  3   100.0000   146.9082   143.8632    0.02286     2.1166
  4   100.0000   143.8632   143.0414    0.00620     0.5745
  5   100.0000   143.0414   142.8196    0.00168     0.1553
  6   100.0000   142.8196   142.7598    0.00045     0.0419
massa: 142.7598 kg

Seis iterações contra onze. Repare numa coisa estranha na tabela: o $a$ nunca sai de 100. A curva é côncava, e a reta sempre cruza o zero do mesmo lado da raiz. Aqui isso não atrapalha, mas pode atrapalhar muito.

Quando a falsa posição emperra¶

Para comparar métodos, o gráfico do erro a cada iteração usa escala log no eixo vertical: um erro que cai 10 vezes por iteração vira uma reta descendo.

🧰 Comando novo: plt.semilogy

plt.semilogy(x, y) funciona como o plt.plot, mas só o eixo vertical fica em escala logarítmica (o plt.loglog do capítulo 2 põe os dois). É o gráfico certo para "erro × iteração": o erro vai de $10^{-1}$ a $10^{-10}$, e a iteração vai de 1 a 30, em passos iguais.

import matplotlib.pyplot as plt

iteracao = [1, 2, 3, 4, 5]
erro = [0.1, 0.01, 0.001, 0.0001, 0.00001]

plt.figure()
plt.semilogy(iteracao, erro, "o-")     # so o eixo y em escala log
plt.xlabel("iteração")
plt.ylabel("erro")
plt.grid()
plt.show()

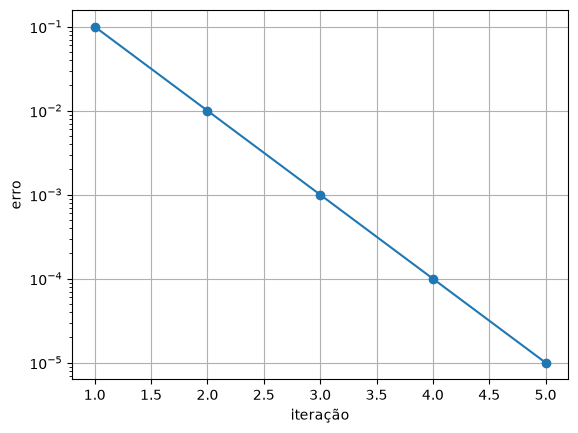

Cinco pontos alinhados numa reta descendente em escala log

# Quebre o metodo: f(x) = x**10 - 1 no intervalo [0, 1.3]. A raiz e 1.
import matplotlib.pyplot as plt


def f(x):
    return x**10 - 1


# bissecao
a, b = 0.0, 1.3
erros_bis = []
for it in range(30):
    xm = (a + b) / 2
    erros_bis.append(abs(xm - 1))
    if f(a) * f(xm) < 0:
        b = xm
    else:
        a = xm

# falsa posicao
a, b = 0.0, 1.3
erros_fp = []
for it in range(30):
    xr = b - f(b) * (a - b) / (f(a) - f(b))
    erros_fp.append(abs(xr - 1))
    if f(a) * f(xr) < 0:
        b = xr
    else:
        a = xr

print(f"depois de 30 iteracoes: erro bissecao = {erros_bis[-1]:.1e}   erro falsa posicao = {erros_fp[-1]:.1e}")

iteracoes = range(1, 31)
plt.figure()
plt.semilogy(iteracoes, erros_bis, "o-", label="bisseção")
plt.semilogy(iteracoes, erros_fp, "o-", label="falsa posição")
plt.xlabel("iteração")
plt.ylabel("erro verdadeiro")
plt.title("f(x) = x¹⁰ − 1: a falsa posição emperra")
plt.grid()
plt.legend()
plt.show()

depois de 30 iteracoes: erro bissecao = 2.8e-10   erro falsa posicao = 3.4e-03

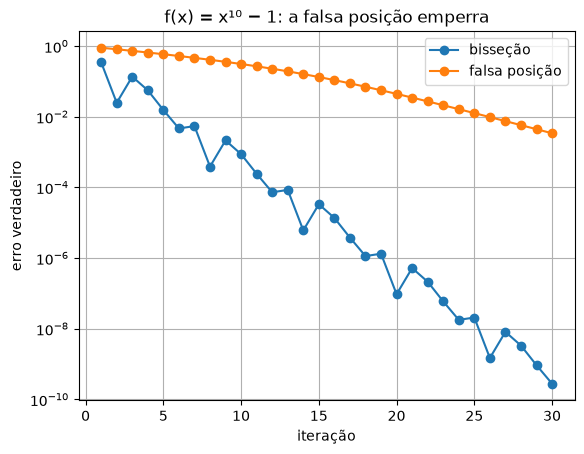

A bisseção desce em reta; a falsa posição quase não desce

💥 Quebre o método

Em $f(x) = x^{10} - 1$, a curva é quase plana perto de zero e sobe como um paredão perto de 1. A reta da falsa posição cruza o zero sempre muito longe da raiz, e o extremo esquerdo fica preso: depois de 30 iterações, o erro ainda é de $3 \times 10^{-3}$. A bisseção, que "não pensa", chegou a $3 \times 10^{-10}$. Método mais esperto nem sempre é método mais rápido.

Confira com a biblioteca¶

🧰 Comando novo: from scipy.optimize import brentq

O scipy é uma biblioteca de métodos numéricos prontos. brentq(f, a, b) acha uma raiz de f entre a e b (onde f troca de sinal), combinando bisseção com métodos mais rápidos. A linha from scipy.optimize import brentq traz só essa função para o programa. No curso, o scipy serve para conferir o que você escreveu à mão, nunca para substituir.

# Confira com a biblioteca: o scipy tem um metodo pronto que combina
# bissecao, secante e interpolacao (o metodo de Brent).
import numpy as np
from scipy.optimize import brentq

g = 9.81
c = 0.25
t = 4


def f(m):
    v = np.sqrt(g * m / c) * np.tanh(np.sqrt(g * c / m) * t)
    return v - 36


print(f"brentq: massa = {brentq(f, 100, 200):.6f} kg")

brentq: massa = 142.737633 kg

A bisseção deu 142,7246 kg e a falsa posição, 142,7598 kg, ambas dentro da tolerância pedida (0,05 %) em relação a 142,7376 kg.

Mesmo método, outra área¶

🌍 Contexto: taxa interna de retorno

Investir R$ 10 000 hoje para receber R$ 3 000 por ano durante 5 anos vale a pena? Dinheiro no futuro vale menos que dinheiro hoje: a uma taxa $r$, R$ 3 000 daqui a $k$ anos valem hoje $3000/(1+r)^k$. O valor presente líquido (VPL) soma tudo. A taxa interna de retorno (TIR) é a taxa que zera o VPL: é o "juro" que o investimento paga. Se ela for maior que a da poupança, vale a pena.

Com a bisseção escrita como função, o mesmo código que achou a massa do paraquedista acha a TIR:

# Mesmo metodo, outra area: a taxa interna de retorno (TIR) de um investimento.
# Investir R$ 10 000 hoje e receber R$ 3 000 por ano durante 5 anos rende
# quanto ao ano? E a taxa r que zera o valor presente liquido (VPL).


def bissecao(f, a, b, tol, max_iter):
    xm = a
    for it in range(max_iter):
        anterior = xm
        xm = (a + b) / 2
        if f(a) * f(xm) < 0:
            b = xm
        else:
            a = xm
        if abs((xm - anterior) / xm) * 100 < tol:
            break
    return xm


def vpl(r):
    total = -10000
    for ano in range(1, 6):
        total = total + 3000 / (1 + r)**ano
    return total


print(f"VPL com r = 10%: R$ {vpl(0.10):.2f}")
print(f"VPL com r = 20%: R$ {vpl(0.20):.2f}")
tir = bissecao(vpl, 0.10, 0.20, 0.001, 100)
print(f"TIR = {tir * 100:.3f} % ao ano")

VPL com r = 10%: R$ 1372.36
VPL com r = 20%: R$ -1028.16
TIR = 15.238 % ao ano

A função bissecao não sabe nada de finanças. Ela recebe uma função e um intervalo onde a função troca de sinal, igual ao central(f, x, h) do capítulo 2.

Erros comuns deste capítulo¶

Sintoma	Causa provável
a bisseção converge para um valor que não é raiz	$f(a)$ e $f(b)$ tinham o mesmo sinal: não havia troca de sinal garantida. Confira com o gráfico
o laço nunca termina	o `if` troca o lado errado (`a = xm` quando devia ser `b = xm`) ou falta o `break`
`ZeroDivisionError` no $\varepsilon_a$	a raiz é exatamente 0: use erro absoluto nesse caso
a falsa posição fica "parada" num extremo	é o comportamento dela em funções muito curvas: veja o 💥
o gráfico mostra duas raízes e o método achou "a outra"	o intervalo inicial continha as duas: escolha um intervalo menor, olhando o gráfico

Onde isso é usado de verdade¶

Finanças: a TIR de todo financiamento, e o custo efetivo total (CET) que o banco é obrigado a informar, são raízes calculadas numericamente.
Engenharia química: o pH de uma solução e a temperatura de equilíbrio de um reator saem de equações sem fórmula.
Eletrônica: a frequência de corte de um filtro, o ponto de operação de um diodo (equação de Shockley) e a ressonância de circuitos.
Computação gráfica: descobrir onde um raio de luz encontra uma superfície (ray tracing) é achar a raiz de uma equação, milhões de vezes por imagem.
Bibliotecas: o brentq do scipy e o fzero do MATLAB começam com uma bisseção protegida, porque é o único método com convergência garantida.

Resumo¶

Toda pergunta "qual $x$ faz a conta dar tal resultado?" vira $f(x) = 0$.
Olhe o gráfico primeiro: ele mostra quantas raízes há e onde procurar.
A bisseção corta o intervalo ao meio e fica com a metade onde $f$ troca de sinal. É lenta, mas garantida, e o número de iterações é conhecido de antemão.
A falsa posição usa a reta entre os extremos. Costuma ser mais rápida, mas pode emperrar em funções muito curvas.
Os dois métodos param quando $\varepsilon_a$ fica abaixo da tolerância.
Escrita como função, a bisseção acha massa, taxa de juros ou frequência.

Para praticar¶

A Lista 04 começa com uma tabela de bisseção à mão (✏️) e segue com a ressonância de um circuito, o pH de uma solução e a taxa de juros de um financiamento.

Sintoma	Causa provável
a bisseção converge para um valor que não é raiz	\(f(a)\) e \(f(b)\) tinham o mesmo sinal: não havia troca de sinal garantida. Confira com o gráfico
o laço nunca termina	o `if` troca o lado errado (`a = xm` quando devia ser `b = xm`) ou falta o `break`
`ZeroDivisionError` no \(\varepsilon_a\)	a raiz é exatamente 0: use erro absoluto nesse caso
a falsa posição fica "parada" num extremo	é o comportamento dela em funções muito curvas: veja o 💥
o gráfico mostra duas raízes e o método achou "a outra"	o intervalo inicial continha as duas: escolha um intervalo menor, olhando o gráfico
