2. Diferenças finitas¶

A derivada responde a uma pergunta que aparece em todo lugar: com que rapidez uma coisa está mudando? A tensão num indutor depende da rapidez com que a corrente muda. Uma colônia de bactérias tem uma velocidade de crescimento. O custo de uma fábrica tem uma taxa de aumento a cada peça extra. No cálculo, você aprendeu a derivar com regras: a do produto, a da cadeia. O computador não usa nenhuma delas. Ele usa a definição da derivada, com um \(h\) pequeno mas não nulo, e faz uma conta de subtração e divisão.

Este capítulo mostra de onde vêm essas contas, por que uma é melhor que a outra e por que, surpreendentemente, um \(h\) pequeno demais piora o resultado.

A derivada como limite¶

A definição que você viu no cálculo é

\[ f'(x) = \lim_{h \to 0} \frac{f(x+h) - f(x)}{h}. \]

A fração é a inclinação da reta secante que passa por \((x, f(x))\) e \((x+h, f(x+h))\). Quando \(h\) encolhe, a secante gira e se aproxima da reta tangente, cuja inclinação é a derivada. O computador não sabe fazer o limite. Ele simplesmente para num \(h\) pequeno e aceita o erro:

# A derivada como limite: a inclinacao da secante vira a da tangente
# quando h encolhe. f(x) = x**2 tem derivada exata f'(2) = 4.


def f(x):
    return x**2


x = 2
for h in [1, 0.1, 0.01, 0.001]:
    inclinacao = (f(x + h) - f(x)) / h
    print(f"h = {h:6.3f}   inclinacao = {inclinacao:.6f}")

h =  1.000   inclinacao = 5.000000
h =  0.100   inclinacao = 4.100000
h =  0.010   inclinacao = 4.010000
h =  0.001   inclinacao = 4.001000

A derivada exata de \(x^2\) em \(x = 2\) é \(4\). Cada vez que \(h\) fica 10 vezes menor, o erro também fica 10 vezes menor: \(1\), \(0{,}1\), \(0{,}01\), \(0{,}001\). Guarde esse padrão. Na seção A ordem do erro ele ganha um nome.

💡 Pense assim: o velocímetro e o GPS

O velocímetro do carro mostra a velocidade instantânea. Um app que só registra onde você estava a cada minuto não tem velocímetro: ele divide a distância percorrida no último minuto por um minuto. É uma diferença finita. Quanto menor o intervalo entre os registros, mais perto do velocímetro fica a conta.

No quadro: as fórmulas saem de Taylor¶

A fórmula da seção anterior foi tirada da definição. Mas existem outras, e uma delas é muito melhor. Para achá-las e saber quanto erram, a ferramenta é a série de Taylor.

🧑‍🏫 No quadro — dedução das diferenças finitas

1. A série de Taylor escreve \(f\) perto de \(x\) usando as derivadas em \(x\):

\[ f(x+h) = f(x) + h\,f'(x) + \frac{h^2}{2}f''(x) + \frac{h^3}{6}f'''(x) + \cdots \]

2. Isole \(f'(x)\) e jogue o resto para o lado direito:

\[ f'(x) = \frac{f(x+h) - f(x)}{h} \underbrace{- \frac{h}{2}f''(x) - \cdots}_{\text{erro} \;\sim\; h} \]

É a progressiva. O que foi jogado fora começa com \(h\): o erro é proporcional a \(h\), e se escreve \(O(h)\).

3. Troque \(h\) por \(-h\) na série do passo 1:

\[ f(x-h) = f(x) - h\,f'(x) + \frac{h^2}{2}f''(x) - \frac{h^3}{6}f'''(x) + \cdots \]

Isolando \(f'(x)\) da mesma forma sai a regressiva, \(\dfrac{f(x) - f(x-h)}{h}\), também \(O(h)\).

4. Agora subtraia a série do passo 3 da série do passo 1. Os termos com \(f(x)\) e com \(f''(x)\) se cancelam:

\[ f(x+h) - f(x-h) = 2h\,f'(x) + \frac{h^3}{3}f'''(x) + \cdots \]

5. Divida por \(2h\):

\[ f'(x) = \frac{f(x+h) - f(x-h)}{2h} \underbrace{- \frac{h^2}{6}f'''(x) - \cdots}_{\text{erro} \;\sim\; h^2} \]

É a central. O termo com \(h\) sumiu no cancelamento, e o erro que sobra começa em \(h^2\). Ela é \(O(h^2)\).

Fórmula	Expressão	Erro
progressiva	\(\dfrac{f(x+h) - f(x)}{h}\)	\(O(h)\)
regressiva	\(\dfrac{f(x) - f(x-h)}{h}\)	\(O(h)\)
central	\(\dfrac{f(x+h) - f(x-h)}{2h}\)	\(O(h^2)\)

🌍 Contexto: o que quer dizer \(O(h)\) e \(O(h^2)\)

É uma forma curta de dizer como o erro encolhe quando \(h\) encolhe. Um erro \(O(h)\) cai na mesma proporção que \(h\): \(h\) dez vezes menor, erro dez vezes menor. Um erro \(O(h^2)\) cai com o quadrado: \(h\) dez vezes menor, erro cem vezes menor. Não diz o tamanho do erro, e sim a velocidade com que ele some.

Três fórmulas, um circuito¶

🌍 Contexto: a tensão no indutor

Um indutor (uma bobina de fio) reage à variação da corrente, e não à corrente em si: \(v = L\,\dfrac{di}{dt}\). Com corrente constante, não há tensão nenhuma. Com corrente mudando depressa, aparece tensão alta. É por isso que desligar um motor de uma vez pode gerar uma faísca. \(L\) é a indutância, em henry (H).

🧰 Comando novo: np.sin, np.cos, np.log e np.pi

As funções trigonométricas e o logaritmo também vêm do numpy:

import numpy as np

print(np.pi)                   # o numero pi
print(np.sin(np.pi / 2))       # seno de 90 graus (em radianos: pi/2)
print(np.cos(0))               # cosseno de 0
print(np.log(np.exp(2)))       # log natural desfaz a exponencial
print(np.sin(np.pi))           # deveria ser 0...

3.141592653589793
1.0
1.0
2.0
1.2246467991473532e-16

Os ângulos são sempre em radianos (\(180° = \pi\)). np.log é o logaritmo natural (base \(e\)), o "ln" da calculadora. E o seno de \(\pi\) não deu exatamente zero: \(\pi\) guardado no computador já tem erro de arredondamento (capítulo 1). Como todas as funções do numpy, elas funcionam elemento a elemento num array.

A corrente num circuito RLC amortecido é \(i(t) = e^{-0{,}5t}\sin(2t)\) ampères. Qual a tensão num indutor de \(0{,}2\) H em \(t = 1\) s? As três fórmulas, lado a lado, com \(h = 0{,}1\):

# Tensao num indutor: v = L * di/dt. A corrente i(t) veio de um modelo do
# circuito; a derivada sai por diferencas finitas, com h = 0.1 s.
import numpy as np

L = 0.2          # indutancia, em henry


def i(t):
    return np.exp(-0.5 * t) * np.sin(2 * t)      # corrente, em ampere


t = 1.0
h = 0.1

progressiva = (i(t + h) - i(t)) / h
regressiva = (i(t) - i(t - h)) / h
central = (i(t + h) - i(t - h)) / (2 * h)

# derivada exata, feita a mao (regra do produto), so para medir o erro
exata = np.exp(-0.5 * t) * (2 * np.cos(2 * t) - 0.5 * np.sin(2 * t))

print(f"exata       di/dt = {exata:.6f} A/s")
erro = abs(progressiva - exata) / abs(exata) * 100
print(f"progressiva di/dt = {progressiva:.6f} A/s   erro = {erro:.3f} %")
erro = abs(regressiva - exata) / abs(exata) * 100
print(f"regressiva  di/dt = {regressiva:.6f} A/s   erro = {erro:.3f} %")
erro = abs(central - exata) / abs(exata) * 100
print(f"central     di/dt = {central:.6f} A/s   erro = {erro:.3f} %")

print(f"tensao no indutor (central): v = {L * central:.4f} V")

exata       di/dt = -0.780570 A/s
progressiva di/dt = -0.850549 A/s   erro = 8.965 %
regressiva  di/dt = -0.694359 A/s   erro = 11.045 %
central     di/dt = -0.772454 A/s   erro = 1.040 %
tensao no indutor (central): v = -0.1545 V

Mesmo \(h\), mesmo número de avaliações de \(i(t)\), e a central erra quase nove vezes menos. A progressiva erra para um lado e a regressiva para o outro, e a central é exatamente a média das duas: os erros se compensam. É o cancelamento do passo 4 da dedução, visto em números.

Por que calcular a derivada exata, se o objetivo é não precisar dela?

Só para medir o erro enquanto se aprende. Na vida real, quem tem a fórmula derivada à mão não precisa de diferenças finitas. O método serve quando \(f\) é um programa, uma simulação ou uma tabela de medições, que é o capítulo 3.

A ordem do erro¶

A tabela da dedução promete que a progressiva é \(O(h)\) e a central é \(O(h^2)\). Dá para ver isso: basta cortar \(h\) pela metade várias vezes e medir quanto o erro cai. O gráfico usa um comando novo.

🧰 Comando novo: plt.loglog

plt.loglog(x, y) funciona igual ao plt.plot, mas com os dois eixos em escala logarítmica: cada marca do eixo vale 10 vezes a anterior (1, 10, 100, ...). Serve para números que vão de muito grandes a muito pequenos, como um erro que cai de \(10^{-1}\) para \(10^{-7}\):

import matplotlib.pyplot as plt

x = [1, 10, 100, 1000]
y = [1, 100, 10000, 1000000]     # y = x²

plt.figure()
plt.loglog(x, y, "o-")
plt.xlabel("x")
plt.ylabel("y = x²")
plt.grid()
plt.show()

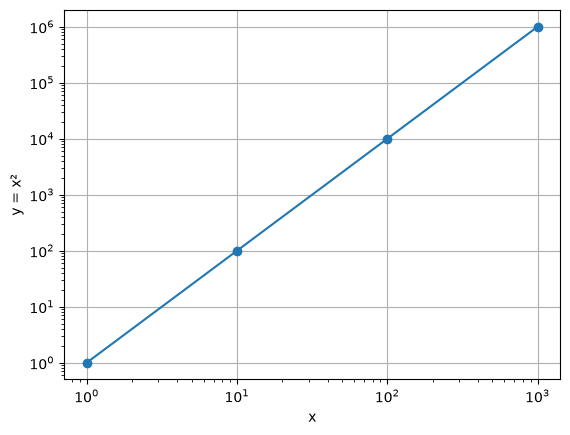

Os pontos de y = x² em escala log-log formam uma reta

Em escala comum, \(y = x^2\) é uma parábola, e os três primeiros pontos ficariam grudados no zero. Em log-log, ela vira uma reta, e a inclinação da reta é o expoente, 2. Guarde isso: é exatamente o que o gráfico do erro vai mostrar.

# O que acontece com o erro quando h cai pela metade?
import numpy as np
import matplotlib.pyplot as plt


def f(x):
    return np.exp(x)


x = 1.0
exata = np.exp(1.0)          # a derivada de e^x e o proprio e^x

hs = []
erros_prog = []
erros_cent = []
h = 0.4
for passo in range(10):
    prog = (f(x + h) - f(x)) / h
    cent = (f(x + h) - f(x - h)) / (2 * h)
    hs.append(h)
    erros_prog.append(abs(prog - exata))
    erros_cent.append(abs(cent - exata))
    h = h / 2

print("    h       erro prog.   erro central")
for k in range(len(hs)):
    print(f"{hs[k]:.4f}   {erros_prog[k]:.2e}     {erros_cent[k]:.2e}")

print()
print("quanto o erro caiu a cada vez que h caiu pela metade:")
for k in range(1, len(hs)):
    razao_prog = erros_prog[k - 1] / erros_prog[k]
    razao_cent = erros_cent[k - 1] / erros_cent[k]
    print(f"progressiva: {razao_prog:.2f}x   central: {razao_cent:.2f}x")

plt.figure()
plt.loglog(hs, erros_prog, "o-", label="progressiva  O(h)")
plt.loglog(hs, erros_cent, "o-", label="central  O(h²)")
plt.xlabel("h")
plt.ylabel("erro absoluto")
plt.title("Erro × h em escala log-log")
plt.grid()
plt.legend()
plt.show()

    h       erro prog.   erro central
0.4000   6.24e-01     7.31e-02
0.2000   2.91e-01     1.82e-02
0.1000   1.41e-01     4.53e-03
0.0500   6.91e-02     1.13e-03
0.0250   3.43e-02     2.83e-04
0.0125   1.71e-02     7.08e-05
0.0063   8.51e-03     1.77e-05
0.0031   4.25e-03     4.42e-06
0.0016   2.12e-03     1.11e-06
0.0008   1.06e-03     2.77e-07

quanto o erro caiu a cada vez que h caiu pela metade:
progressiva: 2.15x   central: 4.02x
progressiva: 2.07x   central: 4.01x
progressiva: 2.03x   central: 4.00x
progressiva: 2.02x   central: 4.00x
progressiva: 2.01x   central: 4.00x
progressiva: 2.00x   central: 4.00x
progressiva: 2.00x   central: 4.00x
progressiva: 2.00x   central: 4.00x
progressiva: 2.00x   central: 4.00x

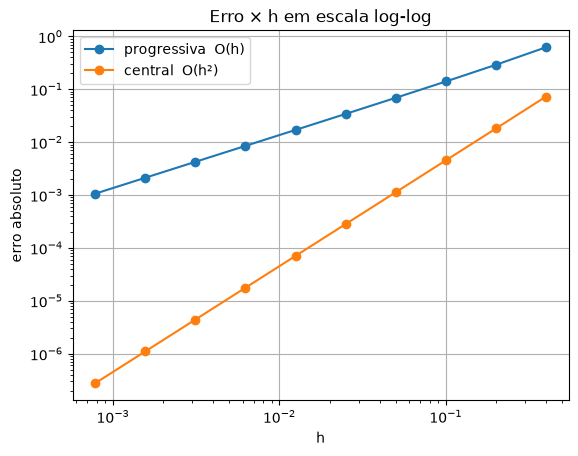

Erro × h em log-log: duas retas, a da central com o dobro da inclinação

Com \(h\) pela metade, o erro da progressiva cai 2 vezes (\(2^1\)) e o da central cai 4 vezes (\(2^2\)). O expoente é a ordem. No gráfico log-log, cada método vira uma reta, e a inclinação da reta é a ordem: a da central é o dobro da inclinação da progressiva.

💡 Pense assim: por que log-log?

Um erro que se comporta como \(C\,h^p\) vira, depois de tirar o log dos dois lados, \(\log(\text{erro}) = \log C + p\,\log h\). É a equação de uma reta, com inclinação \(p\). O gráfico log-log transforma "qual a ordem do método?" em "qual a inclinação da reta?". Você vai reencontrar esse truque na regressão (capítulo 15).

Quando h pequeno demais atrapalha¶

Se a central melhora 100 vezes a cada \(h\) dez vezes menor, por que não usar logo \(h = 10^{-15}\)?

# Se h menor e sempre melhor, por que nao usar h = 1e-15?
import numpy as np
import matplotlib.pyplot as plt


def f(x):
    return np.exp(x)


x = 1.0
exata = np.exp(1.0)

hs = []
erros = []
for k in range(1, 16):
    h = 10.0**(-k)
    cent = (f(x + h) - f(x - h)) / (2 * h)
    hs.append(h)
    erros.append(abs(cent - exata))
    print(f"h = 1e-{k:02d}   derivada = {cent:.12f}   erro = {abs(cent - exata):.1e}")

plt.figure()
plt.loglog(hs, erros, "o-")
plt.xlabel("h")
plt.ylabel("erro absoluto")
plt.title("Diferença central de e^x em x = 1")
plt.grid()
plt.show()

h = 1e-01   derivada = 2.722814563947   erro = 4.5e-03
h = 1e-02   derivada = 2.718327133383   erro = 4.5e-05
h = 1e-03   derivada = 2.718282281506   erro = 4.5e-07
h = 1e-04   derivada = 2.718281832990   erro = 4.5e-09
h = 1e-05   derivada = 2.718281828518   erro = 5.9e-11
h = 1e-06   derivada = 2.718281828296   erro = 1.6e-10
h = 1e-07   derivada = 2.718281828518   erro = 5.9e-11
h = 1e-08   derivada = 2.718281821856   erro = 6.6e-09
h = 1e-09   derivada = 2.718281821856   erro = 6.6e-09
h = 1e-10   derivada = 2.718281155722   erro = 6.7e-07
h = 1e-11   derivada = 2.718292257953   erro = 1.0e-05
h = 1e-12   derivada = 2.718492098097   erro = 2.1e-04
h = 1e-13   derivada = 2.717825964282   erro = 4.6e-04
h = 1e-14   derivada = 2.708944180085   erro = 9.3e-03
h = 1e-15   derivada = 2.886579864025   erro = 1.7e-01

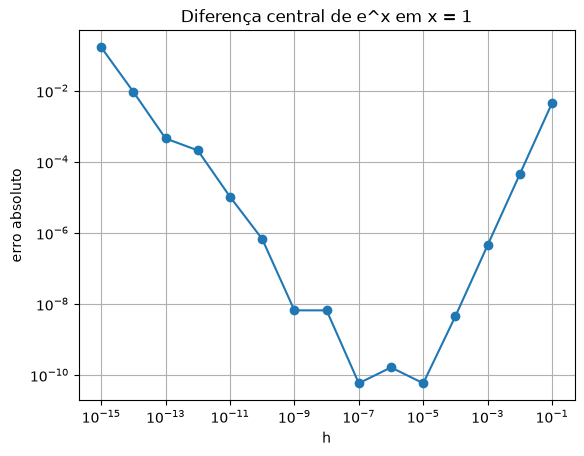

Erro × h: um V, que desce até h ≈ 1e-5 e depois volta a subir

O erro desce até \(h \approx 10^{-5}\) e depois volta a subir. Em \(h = 10^{-15}\) o resultado é pior do que com \(h = 0{,}1\). São dois erros brigando:

o erro de truncamento, que é a parte da série de Taylor jogada fora. Ele cai com \(h\), como \(h^2\);
o erro de arredondamento. O computador guarda cerca de 16 algarismos significativos. Com \(h\) minúsculo, \(f(x+h)\) e \(f(x-h)\) ficam quase iguais, e a subtração apaga os algarismos que eram iguais: sobra só o "lixo" das últimas casas. Esse lixo ainda é dividido por \(2h\), que é minúsculo. Esse erro cresce quando \(h\) diminui, como \(1/h\).

O melhor \(h\) fica no fundo do V, onde os dois se equilibram. Para a central em precisão dupla, isso fica perto de \(10^{-5}\) a \(10^{-6}\). É o mesmo cancelamento catastrófico do capítulo 1: subtrair números quase iguais destrói algarismos significativos.

💥 Quebre o método

Rode o exemplo trocando a central pela progressiva. O fundo do V muda de lugar (vai para perto de \(10^{-8}\)) e fica mais alto. Um método de ordem menor não só erra mais: ele também tem menos margem antes de o arredondamento dominar.

A segunda derivada¶

A segunda derivada mede se a variação está acelerando ou freando. Ela sai da mesma ideia, e a dedução é ainda mais curta.

🧑‍🏫 No quadro — a segunda derivada central

1. Some as séries dos passos 1 e 3 da dedução anterior, em vez de subtrair. Agora quem se cancela são os termos ímpares (\(f'\) e \(f'''\)):

\[ f(x+h) + f(x-h) = 2f(x) + h^2 f''(x) + \frac{h^4}{12}f''''(x) + \cdots \]

2. Isole \(f''(x)\):

\[ f''(x) = \frac{f(x+h) - 2f(x) + f(x-h)}{h^2} + O(h^2) \]

Os pesos \(1, -2, 1\) valem a pena guardar: são a "assinatura" da segunda derivada, e reaparecem na simulação de calor e de ondas.

🌍 Contexto: crescimento logístico

Uma colônia de bactérias num frasco cresce devagar no começo (poucas bactérias), depois explode e, quando o alimento começa a faltar, freia até parar. Essa curva em S se chama logística. O ponto em que o crescimento para de acelerar e começa a frear é o ponto de inflexão, onde \(P''(t) = 0\). É o momento de maior velocidade de crescimento. Em epidemias, é o "pico" de casos novos.

# Crescimento de uma colonia de bacterias (modelo logistico).
# P'' > 0: o crescimento esta acelerando; P'' < 0: esta freando.
# O instante em que P'' troca de sinal e o ponto de inflexao.
import numpy as np


def P(t):
    return 1000 / (1 + 99 * np.exp(-0.5 * t))    # bacterias (milhares), t em horas


h = 0.01
print(" t (h)   P'(t)     P''(t)")
for t in [0, 4, 8, 9, 10, 12, 16]:
    d1 = (P(t + h) - P(t - h)) / (2 * h)
    d2 = (P(t + h) - 2 * P(t) + P(t - h)) / h**2
    print(f"{t:4d}   {d1:7.2f}   {d2:8.3f}")

print(f"inflexao exata: t = ln(99)/0.5 = {np.log(99) / 0.5:.2f} h")

 t (h)   P'(t)     P''(t)
   0      4.95      2.426
   4     32.31     13.913
   8    114.55     16.557
   9    124.72      2.964
  10    120.01    -11.985
  12     79.11    -23.966
  16     15.56     -7.278
inflexao exata: t = ln(99)/0.5 = 9.19 h

A coluna \(P''\) troca de sinal entre \(t = 9\) e \(t = 10\), e a coluna \(P'\) é máxima ali. O ponto de inflexão exato é \(t \approx 9{,}19\) h. Achar onde \(P''\) vale zero com precisão é um problema de raiz de equação, que é a Unidade 3.

Mesmo método, outra área¶

Depois de escrita "solta" algumas vezes, a fórmula vira função. A partir daí, o mesmo código serve para qualquer \(f\): basta passar outra função como argumento. Aqui, economia.

🌍 Contexto: custo marginal

Numa fábrica, o custo marginal é quanto custa produzir uma peça a mais. É a derivada do custo total \(C(q)\) em relação à quantidade \(q\). É o número que decide se vale a pena aceitar uma encomenda extra: se o preço de venda é maior que o custo marginal, vale.

# Depois de escrever as formulas soltas, elas viram funcoes: o mesmo codigo
# serve para qualquer f. Aqui, custo marginal numa fabrica.


def progressiva(f, x, h):
    return (f(x + h) - f(x)) / h


def central(f, x, h):
    return (f(x + h) - f(x - h)) / (2 * h)


def custo(q):
    # custo total (R$) para produzir q pecas por dia
    return 5000 + 12 * q + 0.01 * q**2 + 0.00001 * q**3


q = 500
print(f"custo de 500 pecas: R$ {custo(q):.2f}")
print(f"custo marginal (progressiva, h = 1): R$ {progressiva(custo, q, 1):.4f} por peca")
print(f"custo marginal (central, h = 1):     R$ {central(custo, q, 1):.4f} por peca")
print(f"exato, C'(500) = 12 + 0.02*500 + 0.00003*500**2 = R$ {12 + 0.02 * 500 + 0.00003 * 500**2:.4f}")

custo de 500 pecas: R$ 14750.00
custo marginal (progressiva, h = 1): R$ 29.5250 por peca
custo marginal (central, h = 1):     R$ 29.5000 por peca
exato, C'(500) = 12 + 0.02*500 + 0.00003*500**2 = R$ 29.5000

progressiva e central não sabem nada de economia. Elas recebem uma função f e a chamam, seja ela o custo da fábrica, a corrente do circuito ou a colônia de bactérias. Com \(h = 1\) (uma peça), a central acerta o custo marginal na quarta casa decimal. A progressiva erra em 2,5 centavos por peça, o que vira dinheiro numa encomenda de dez mil peças.

Erros comuns deste capítulo¶

Sintoma	Causa provável
a central dá resultado pior que a progressiva	faltou o `2` no denominador: `(f(x+h) - f(x-h)) / h` dá o dobro da derivada
`(f(x+h) - f(x-h)) / 2*h` dá lixo	precedência: o Python divide por 2 e multiplica por `h`. Use `/ (2 * h)`
derivada absurda com `h = 1e-15`	cancelamento catastrófico: \(h\) pequeno demais (veja a seção)
a segunda derivada sai com o sinal certo mas 100× maior	usou `h` no denominador em vez de `h**2`
`TypeError: 'float' object is not callable`	passou `f(x)` (um número) onde a função esperava `f` (a função)

Onde isso é usado de verdade¶

Simulação de tudo que muda no espaço: calor numa peça, ondas numa corda, campo eletromagnético numa antena (método FDTD). Os pesos \(1, -2, 1\) da segunda derivada estão no centro desses simuladores.
Otimização e aprendizado de máquina: quando o gradiente de um modelo é difícil de obter, ele é estimado por diferenças finitas. Mesmo quando não é, as bibliotecas o conferem com diferenças finitas ("gradient check").
Controle: a parte "D" de um controlador PID (piloto automático, drone, forno industrial) é uma diferença finita do erro medido.
Finanças: as "gregas" de uma opção (quanto o preço muda se a ação subir um pouco) são calculadas por diferenças finitas nos modelos de precificação.

Resumo¶

A derivada numérica troca o limite por um \(h\) pequeno fixo.
A série de Taylor deduz as fórmulas e diz quanto cada uma erra: progressiva e regressiva são \(O(h)\), central é \(O(h^2)\).
A ordem se vê cortando \(h\) pela metade (o erro cai \(2^p\) vezes) ou pela inclinação da reta no gráfico log-log.
\(h\) pequeno demais piora tudo: o arredondamento cresce como \(1/h\). Existe um \(h\) ótimo.
A segunda derivada central usa os pesos \(1, -2, 1\) e divide por \(h^2\).
Escrita como função que recebe f, a mesma fórmula serve para qualquer área.

Para praticar¶

A Lista 02 começa à mão (✏️, como na prova) e termina com funções que calculam derivadas de circuitos, de custos e de curvas de crescimento. Ela também pede para achar o melhor \(h\).
